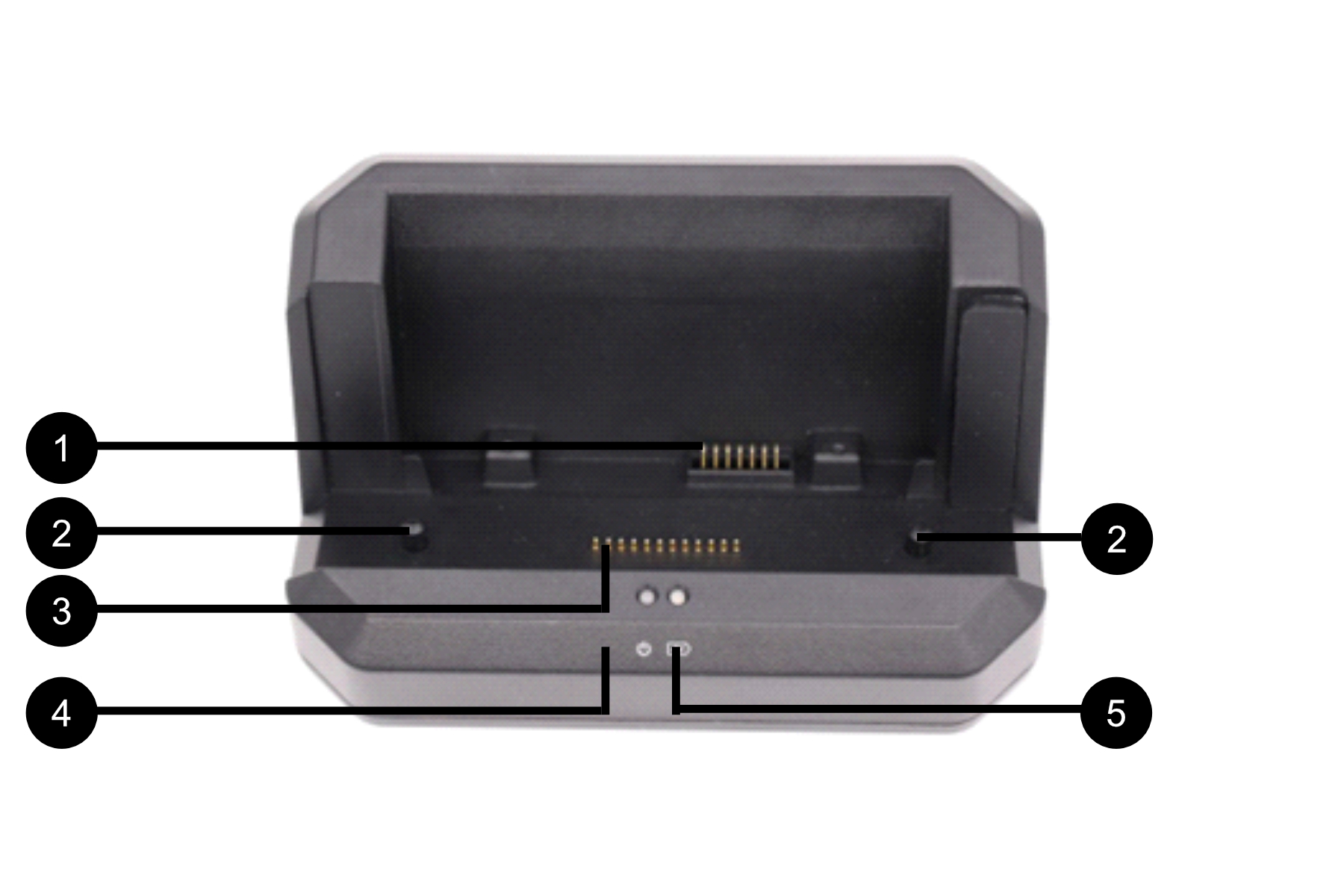

Vorderseite

1

Batterieanschluss

Zum Laden einer Batterie des Tablets

4

Blaue oder grüne Status LED

Zeigt an, dass die Dockingstation mit Spannung Versorgt wird

2

Arretierungshilfen

Stellt den sicheren Halt und korrekte Positionierung des Tablets sicher

5

Ladestatus LED

Leuchtet nicht: Keine Batterie im Ladefach
Leuchtet Rot: Batterie wird geladen
Leuchtet Grün: Batterie vollständig geladen

3

Tablet Anschluss

Über diesen Anschluss wird das Tablet mit der Dockingstation verbunden.

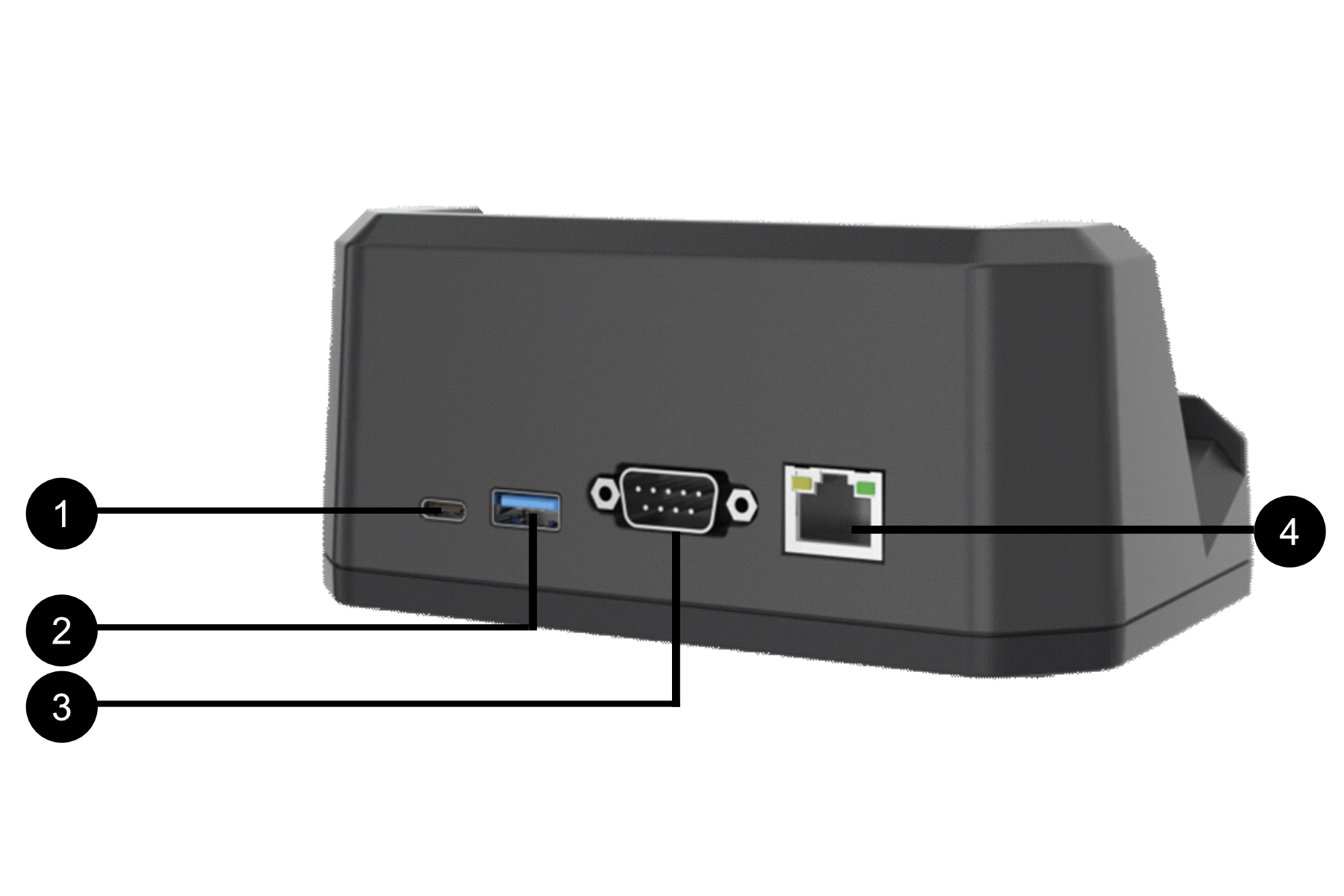

Rückseite



1

USB Typ C Anschluss

Typ C Anschluss für zugehöriges Netzteil. Achten Sie auf den korrekten Spannungseingang. Die Schnittstelle unterstützt kein PowerDelivery

4

RS232 Schnittstelle

COM Port

2

USB 3.0 Anschluss

Zum Anschluss entsprechender Peripheriegeräte

5

RJ45 Netzwerkschnittstelle

Zum Verbinden mit Netzwerken oder Geräten
