Für Ihr Tablet ist optional eine Fahrzeughalterung zur Integration in innerbetriebliche Fahrzeuge erhältlich.

Lieferumfang

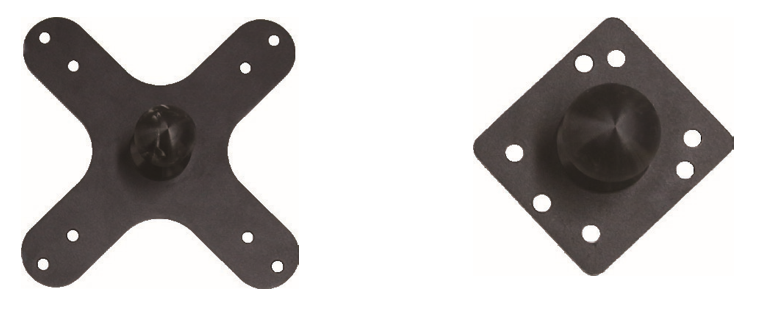

VESA Montageplatte                                                                                             Schraubmontageplatte

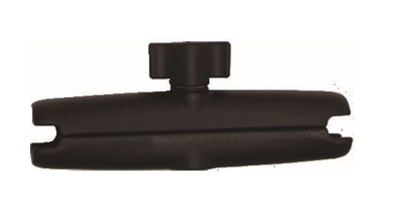

Verbindungsarm

Schrauben

Bedien- und Anzeigelemente

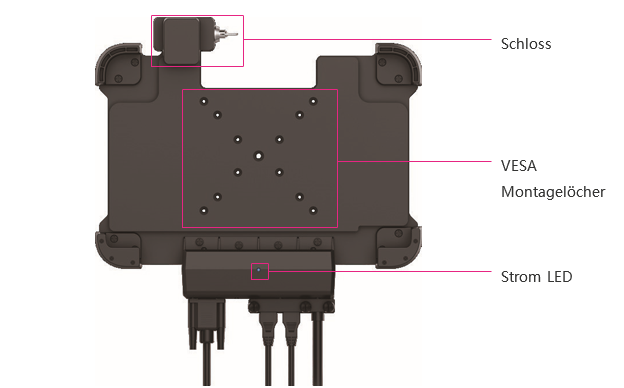

Frontalansicht

Die Strom LED leuchtet auf, sobald die Dockingstation mit ausreichend Strom versorgt wird um das Tablet zu laden.


Ansicht von oben

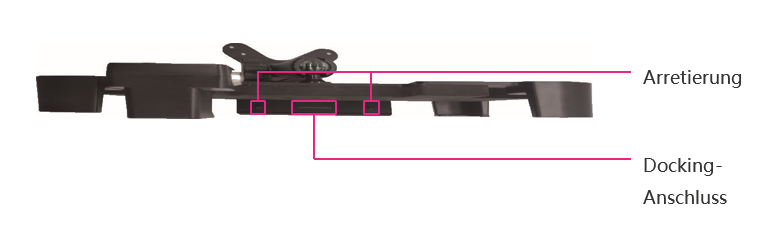

Ansicht von unten

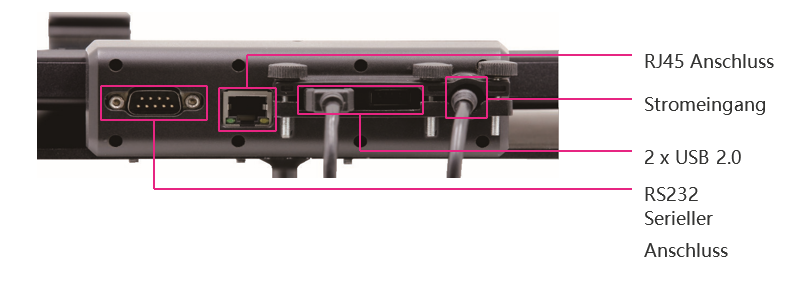

Das Anschlussinterface bietet neben dem Stromanschluss vier weitere Anschlussmöglichkeiten: 2 x USB 2.0, 1 x RJ45 und 1 x RS232. Diese funktionieren nur, wenn die Halterung mit ausreichend Strom versorgt wird.

Einrichtung


Um das Tablet in Ihrem Fahrzeug einzurichten gehen Sie wie folgt vor:

  1. Verschrauben Sie die VESA Montageplatte mit den mitgelieferten Schrauben an die Fahrzeughalterung
  2. Montieren Sie die kleine Montageplatte an der gewünschten Stelle.
  3. Verbinden Sie die kleine Montageplatte mit dem Verbindungsarm an der VESA Montageplatte. Ziehen Sie den Schraubmechanismus fest an um einen sicheren Halt zu gewährleisten

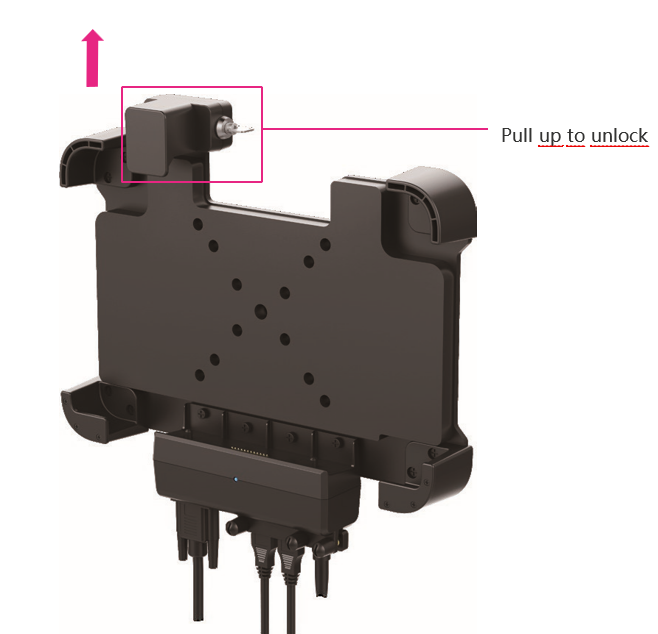

  4. Entriegeln Sie die Fahrzeughalterung und ziehen Sie das Schloss nach oben
  5. Legen Sie das Tablet ein und drücken das Schloss nach unten
  6. Verriegeln Sie ggf. das Schloss und ziehen den Schlüssel ab.
  7. Schließen Sie das passende Netzteil an das Tablet an. Achten Sie darauf, dass das Netzteil die korrekte Eingangsspannung hat. Das Verwenden eines falschen Netzteils kann zur Beschädigung Ihrs Tablets und Halterung führen. Wenn Sie sich nicht sicher sind, welches Netzteil dass für Sie passende ist, wenden Sie sich an Ihren Vertriebsansprechpartner.


Hinweis für Windows Versionen: Zur Verlängerung der Batterielebensdauer ist es empfehlenswert bei Dauerhafter Nutzung der Dockingstation die Batterie auszubauen. Wird das Tablet gelegentlich auch außerhalb des Fahrzeugs verwendet, empfiehlt es sich, die maximale Akkuladung zu begrenzen, um den Akku zu schonen. Hierfür ist die App „Control Center“ erforderlich, welche Sie im Downloadportal auf der WEROCK-Homepage unter Eingabe der Seriennummer Ihres Gerätes herunterladen können.
