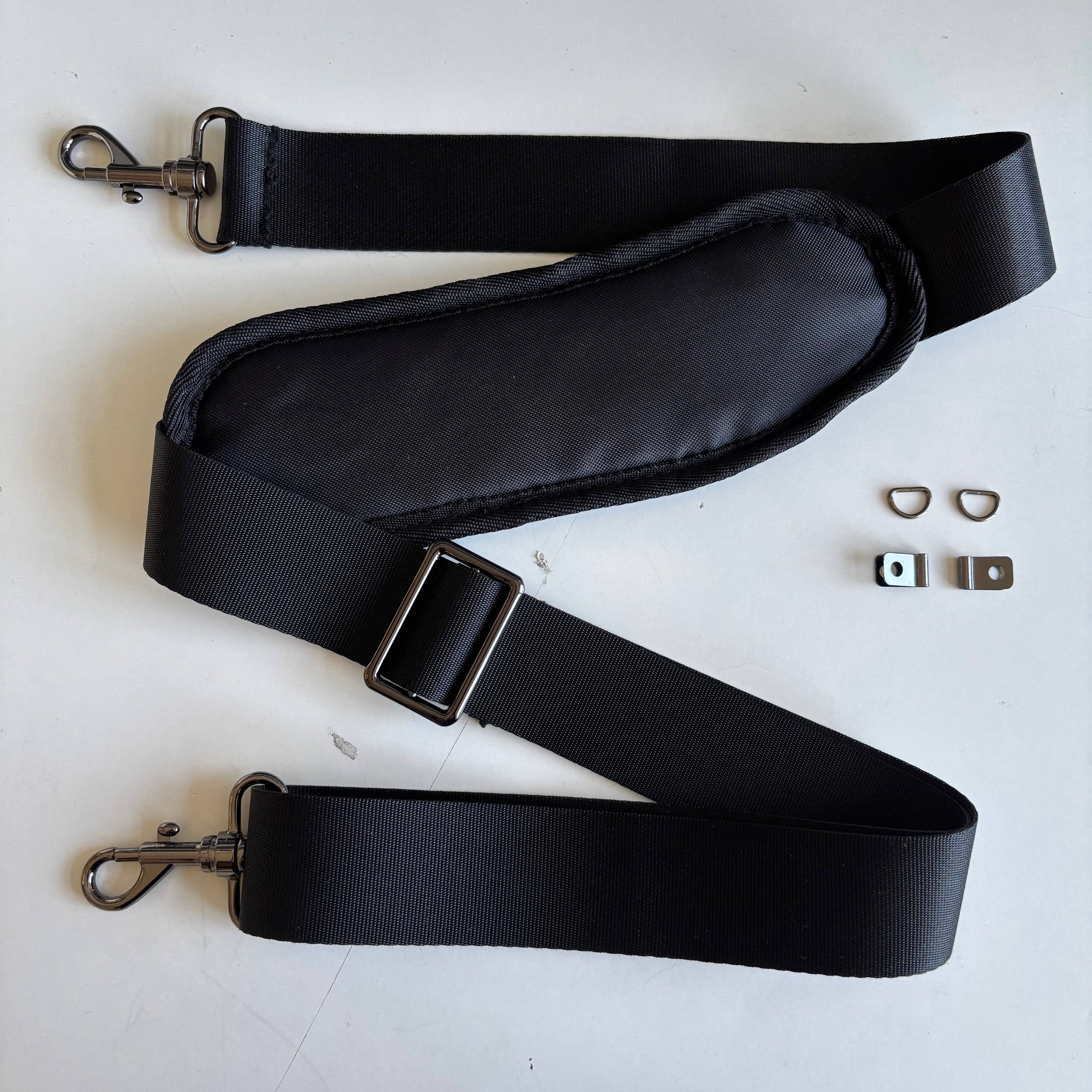

Für die Montage der Schulterschlaufe benötigen Sie das Montagekit (Zwei D-Ringe mit Befestigungsadapter, Art. Nr. ACC-S510-KT1) und die Schulterschlaufe (ACC-RT-HAN2).

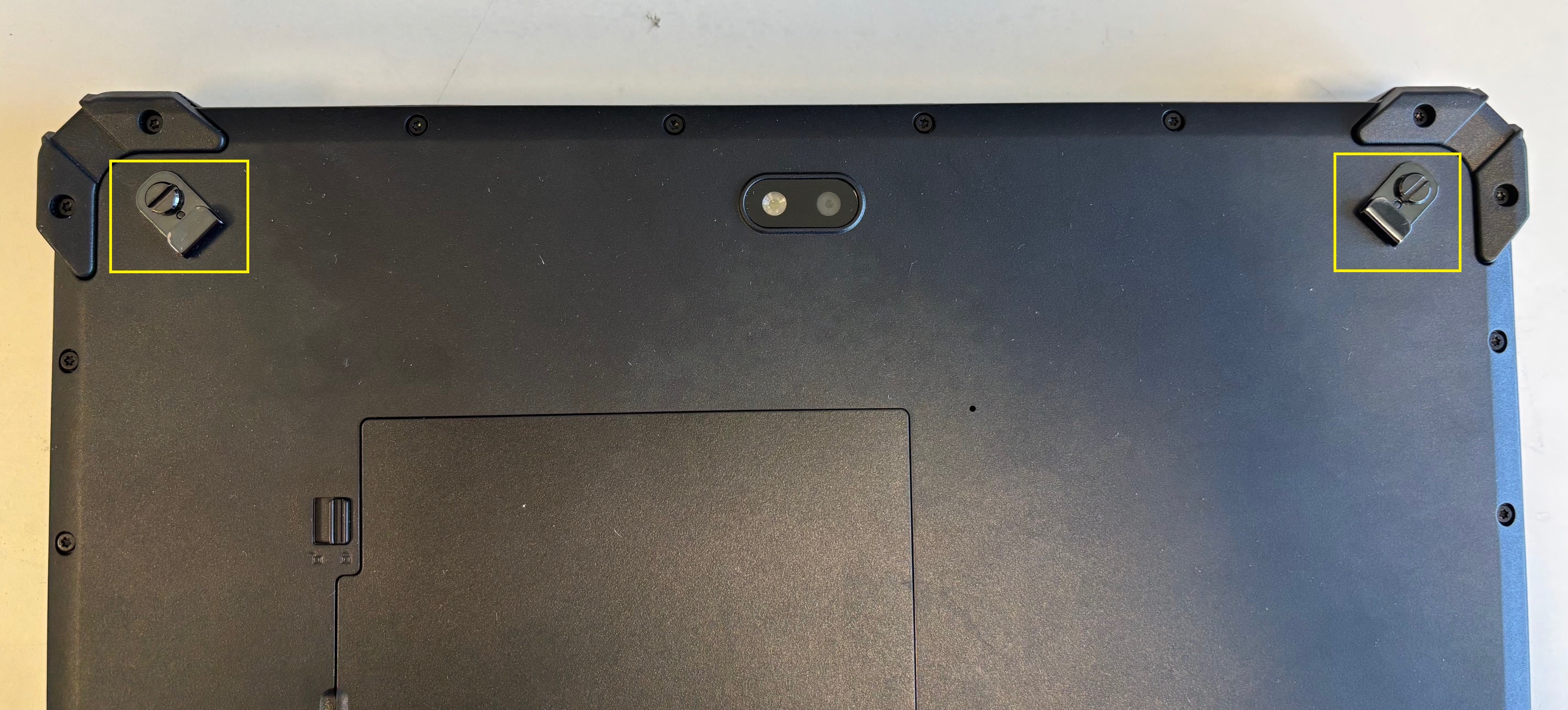

Die Befestigung der Schulterschlaufe erfolgt an den Schrauben für die zwei Haken für die Handschlaufe an der oberen Seite auf der Rückseite des Gerätes.


Gehen Sie wie folgt vor, um die Schulterschlaufe beim Rocktab S510 zu montieren:

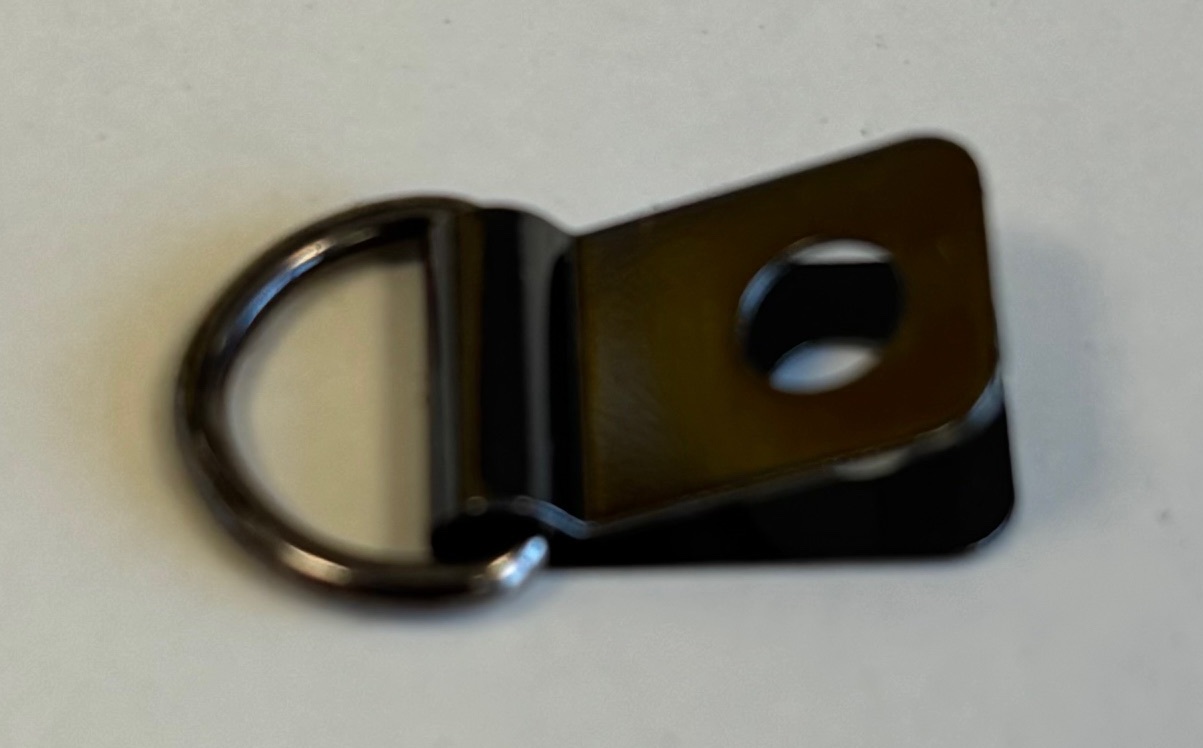

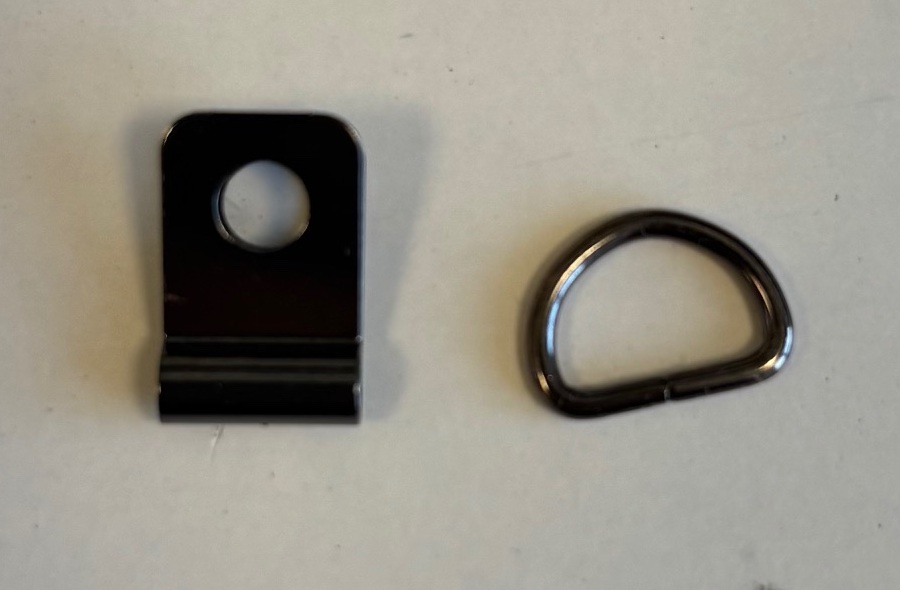

  1. Setzen Sie die D-Ringe in den Befestigungsadapter ein.

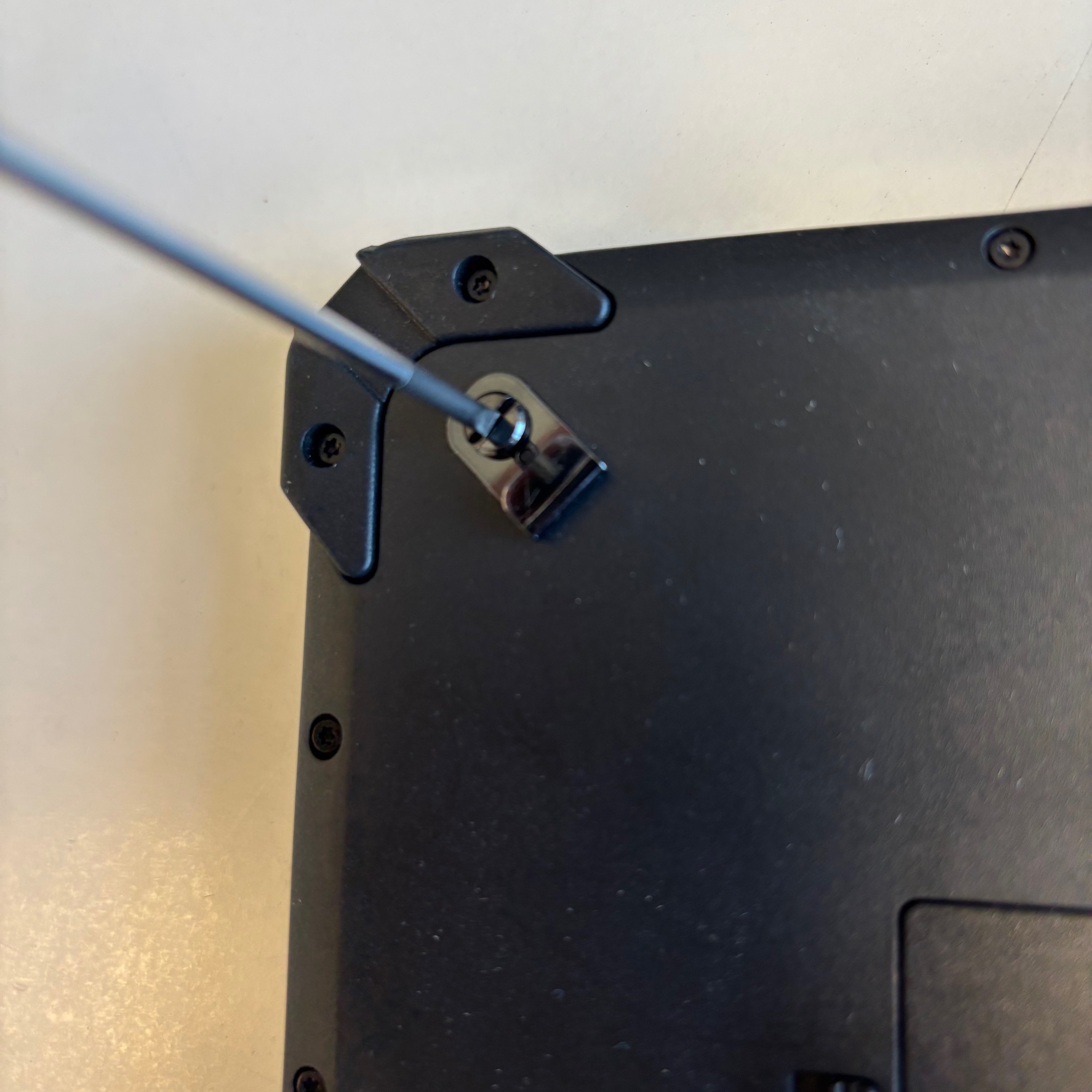

  2. Entfernen Sie die Schraube an der Handschlaufen-Befestigung mit einem Schlitzschraubendreher.
  3. Setzen Sie die Schraube in den Befestigungsadpater mit D-Ring ein und legen Sie den Adapter auf das Schraubloch.

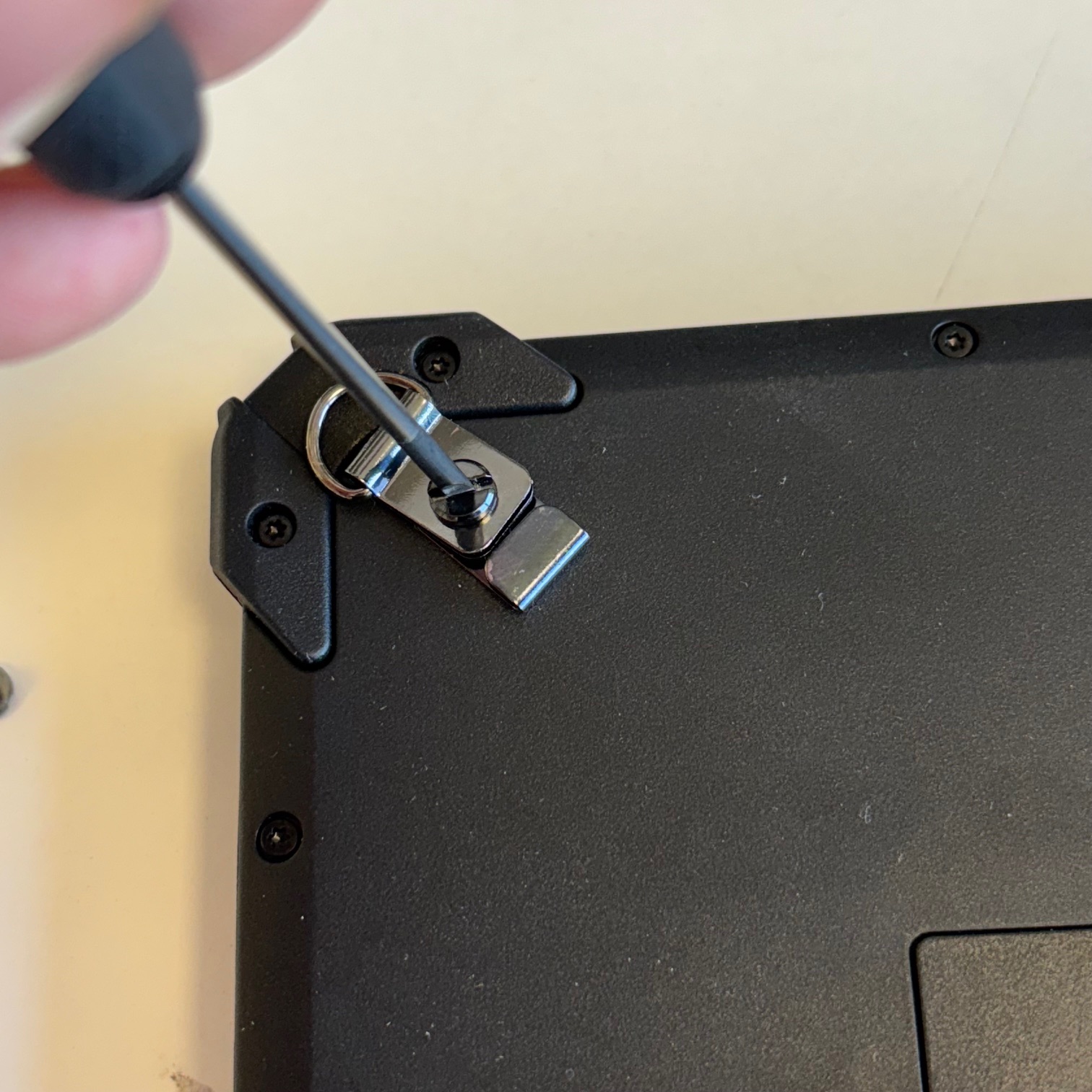

  4. Schrauben Sie die Schraube mit einem Schlitzschraubendreher fest.

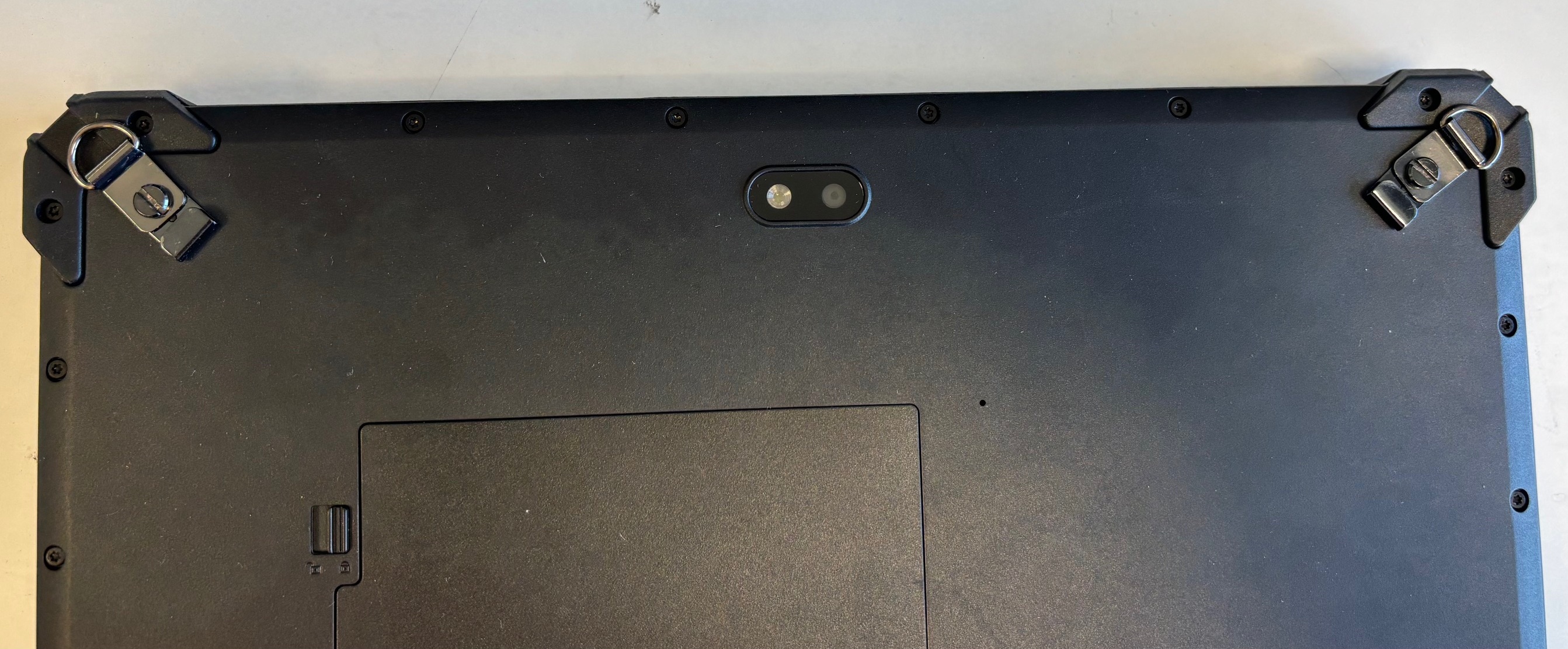

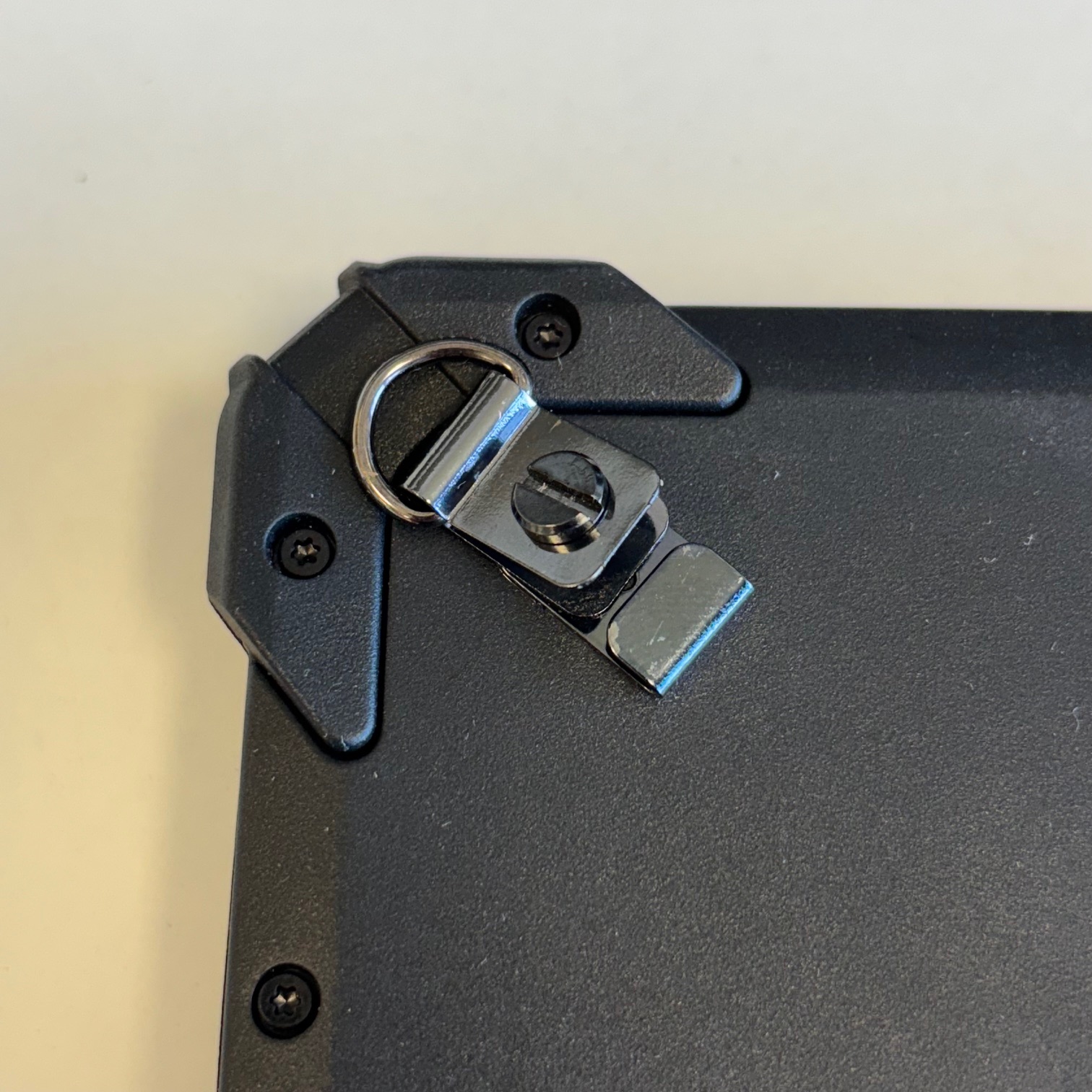

  5. Achten Sie auf die korrekte Ausrichtung der D-Ringe zu den Ecken hin (siehe Foto). Halten Sie die D-Ringe ggf. während des Festschraubens fest, um ein Verrutschen zu verhindern.

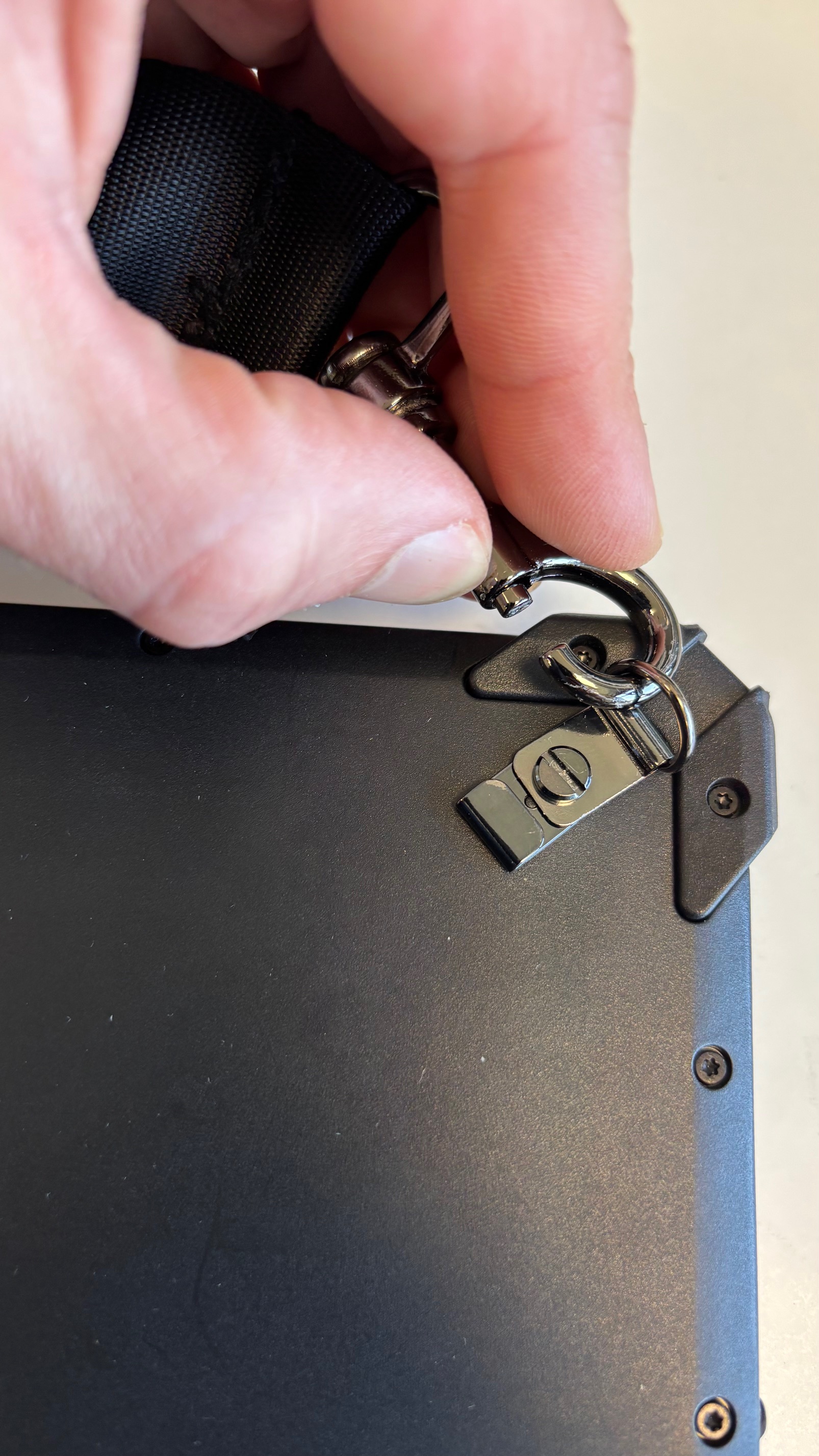

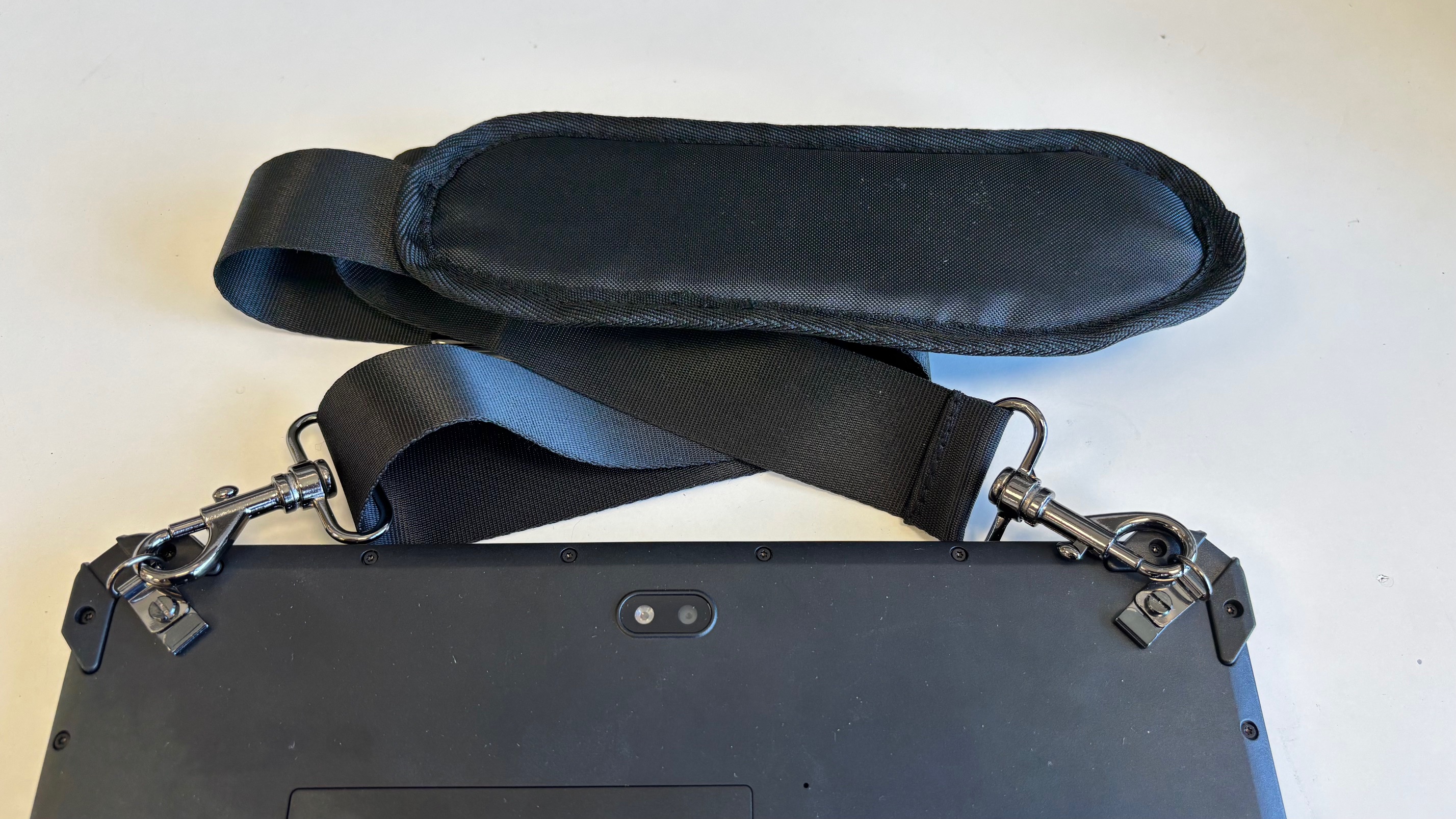

  6. Haken Sie die Schulterschlaufe in beide D-Ringe ein.
  7. Die Schulterschlaufe ist fertig montiert.

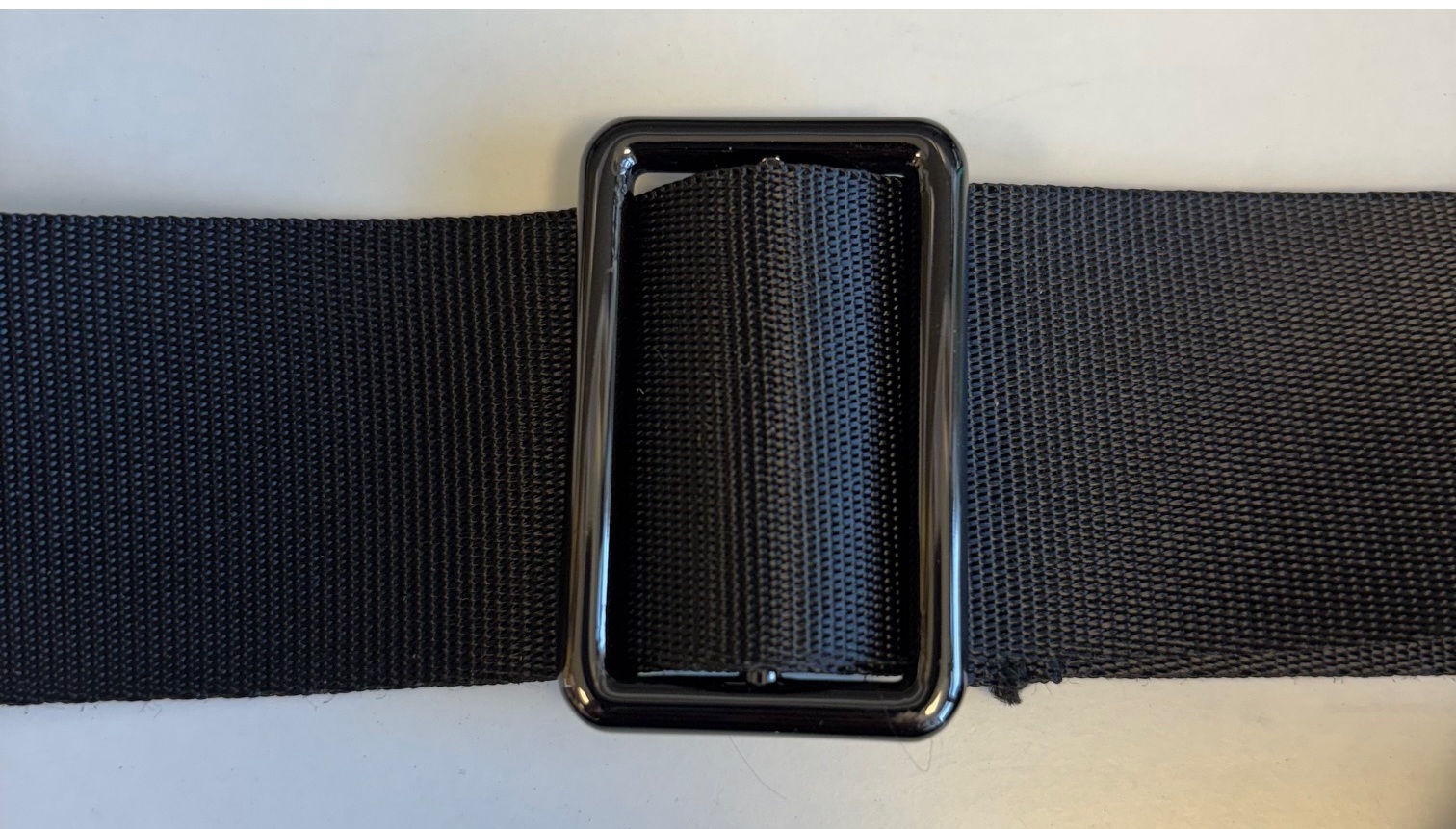

  8. Sie können die Länge der Schlaufe anpassen, indem Sie den Gurt über die Schnalle verstellen.
