Rocktab U210 User Manual

1

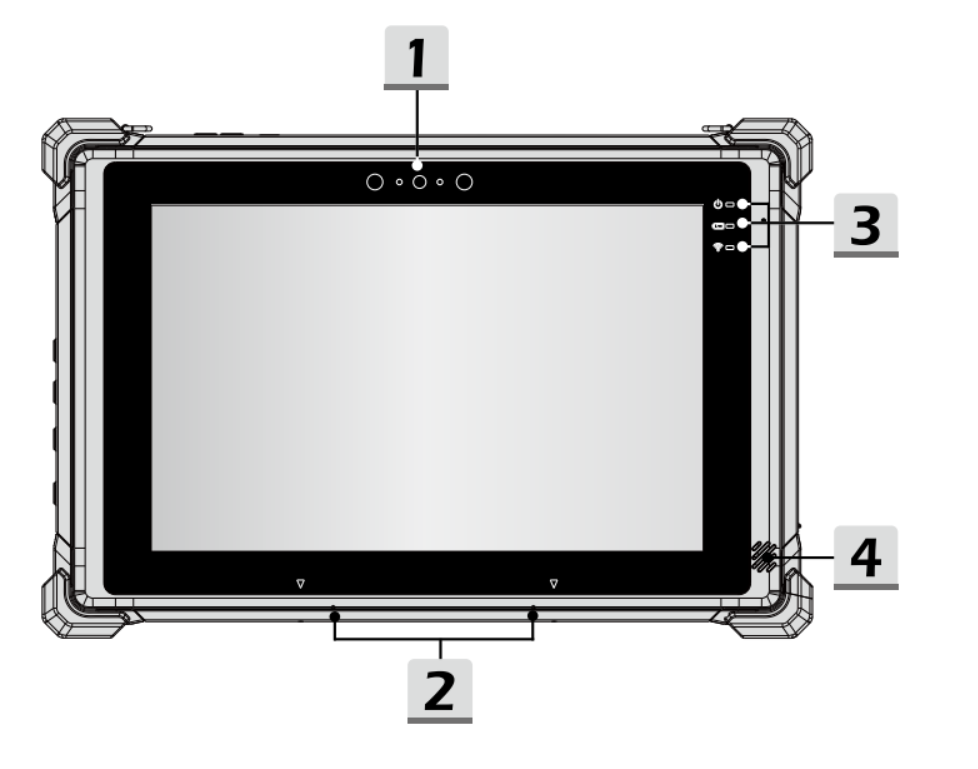

Frontkamera
Die integrierte Frontkamera kann für Fotoaufnahmen, Videoaufnahmen oder -konferenzen und andere interaktive Anwendungen verwendet werden.

3

Status LEDs

LEDs zur Statusanzeige von Betriebszustand, Battiereladung und Funkverbidung (siehe "Erläuterung der Status LED Anzeige").

2

Internes Mikrofon

Nimmt Töne auf

Lautsprecher

Gibt Töne aus

LED

Status

Bedeutung

LED leuchtet

Die LED leuchtet, wenn das Tablet eingeschaltet ist.

LED blinkt

Die LED blinkt, wenn das Tablet in den Ruhezustand geht.

LED aus

Die LED erlischt, wenn das Tablet ausgeschaltet wird.

LED leuchtet orange

Die LED leuchtet orange, wenn der Akku geladen wird.

LED leuchtet grün

Die LED leuchtet grün, wenn der Akku vollständig aufgeladen ist.

LED aus

Die LED erlischt, wenn der AC/DC-Adapter abgetrennt wird.

LED blinkt orange (langsam)

Die LED blinkt langsam, wenn die Akkukapazität weniger als 7 % beträgt.

LED blinkt orange (schnell)

LED blinkt schnell, wenn ein Akkufehler vorliegt.

LED leuchtet

LED leuchtet, wenn die WLAN-Funktion (WiFi) aktiviert ist.

LED aus

Die LED erlischt, wenn diese Funktion deaktiviert ist.

1

Tasten Lauter (+) & Leiser (-)

Drücken Sie die Taste Lauter oder Leiser, um die Lautstärke einzustellen.

Außerdem kann mit diesen Tasten das Bootmenü (Leiser) und das BIOS (Lauter) aufgerufen werden, wenn diese beim Start des Systems gedrückt werden.

3

An-Aus-Schalter

Bevor Sie den Tablet PC zum ersten Mal einschalten, müssen Sie ihn an das Stromnetz anschließen. Halten Sie die Netztaste 8 Sekunden lang gedrückt, um das Tablet auszuschalten.

2

Barcode Scanner (optional)

1

USB 2.0 Typ-C PD-IN-Anschluss

Dient dem Anschluss des Netzteiles zum Laden und zur Stromversorgung des Gerätes. Der Anschluss unterstützt den Power Delivery-Ladestandard bis 20V. Zudem können an diesen Anschluss USB-Peripheriegeräte angeschlossen werden.

1

USB 3.1 Gen 2-Anschluss (mit DisplayPort-Funktion)

USB 3.1 Gen 2, das SuperSpeed USB 10Gbps, unterstützt die Hochgeschwindigkeitsdatenübertragung für die angeschlossenen Geräte, wie Speichergeräte, Festplatten oder Videokameras. Die DisplayPort-Funktion unterstützt den Anschluss eines externen Displays.

4

RJ-45-Anschluss

Der Ethernet-Anschluss mit den Bandbreiten 10/100/1000 Mbit/s dient zum Anschluss eines LAN-Kabels für die Netzwerkverbindung.

2

Kopfhörerbuchse

Dient zum Anschluss von Lautsprechern oder Kopfhörern.

5

Kensington-Schloss

Dieses Tablet verfügt über ein Schlossprofil (Kensington Lock), mit dem der Benutzer das Tablet an seinem Platz sichern kann.

3

USB 3.1 Gen 2-Anschluss

USB 3.1 Gen 2, der SuperSpeed USB 10Gbps, unterstützt die Hochgeschwindigkeitsdatenübertragung für die angeschlossenen Geräte, wie Speichergeräte, Festplatten oder Videokameras.

1

Fn-Funktion

Unterstützt standardmäßig die Barcode-Scanner-Funktion. (optional)

4

Nano-Sim-Karten-Steckplatz

Der eingebaute Kartenleser unterstützt Nano-Sim-Karten. Der Steckplatz befindet sich im Gehäuse unter der Batterie.

2

Deckel-Indikator

Zeigt an, ob der Batteriedeckel in der richtigen Position zur Verriegelung oder Entriegelung ist.

5

Fn-Funktion

Programmierbare Funktionstaste

3

Micro-SD-Kartensteckplatz

Dient zum Einlegen oder Austauschen einer SD-Karte, um die Speicherkapazität des Tablet-PCs zu erhöhen. Der Steckplatz befindet sich im Gehäuse unter der Batterie.

6

Rückseitige Kamera

Die eingebaute Rückseitenkamera kann für Fotoaufnahmen, Videoaufnahmen oder -konferenzen und andere interaktive Anwendungen verwendet werden.

1

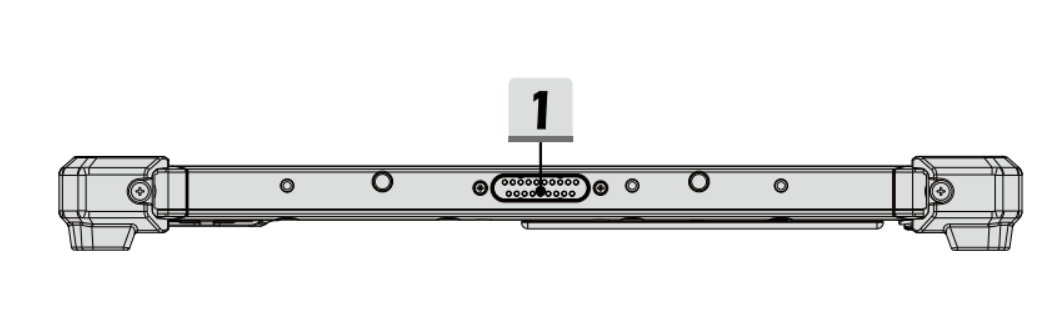

Docking-Anschluss

Zum Anschluss an eine externe Dockingstation, um weitere Konnektivitätsfunktionen zu erhalten.
